Высота и место размещения тактильных табличек: требования ГСН

Правильное размещение тактильных табличек является одним из требований доступности общественных зданий. Актуальная редакция ГСН В.2.2-40:2018 (с Изменением № 3, действующим с 1 апреля 2026 года) определяет, что внутренние таблички для незрячих размещаются рядом с дверью на расстоянии 0,3 м от дверного проёма или наличника, а наружные — на расстоянии 0,3–0,5 м от входа. Текст, выполненный шрифтом Брайля, должен быть расположен на высоте 1,2–1,5 м, а нижний край таблички — на высоте 1,2–1,6 м от уровня поверхности.

В Украине тактильные таблички со шрифтом Брайля — это обязательная часть проекта, которая учитывается ещё до подачи документов на экспертизу. Требования к их высоте и размещению прописаны в ГСН, и именно по этому документу проектировщики, подрядчики и специалисты, ответственные за безбарьерность, проверяют, готов ли объект к вводу в эксплуатацию. Сложность заключается в том, что разные пункты норм предусматривают несколько разные диапазоны, а ГСТУ предлагает иной принцип привязки к дверям.

Основные выводы

• • Шрифт Брайля размещают на высоте 1,2–1,5 м от уровня пола или тротуара.

• • Внутренние тактильные указатели устанавливаются рядом с входом в помещение в соответствии с требованиями ГСН.

• • Нижний край инклюзивной таблички также должен соответствовать нормативным требованиям.

• • При проектировании необходимо использовать действующую редакцию ГСН, поскольку нормативная база периодически обновляется.

• • Перед монтажом следует проверить актуальность требований, касающихся конкретного типа объекта.

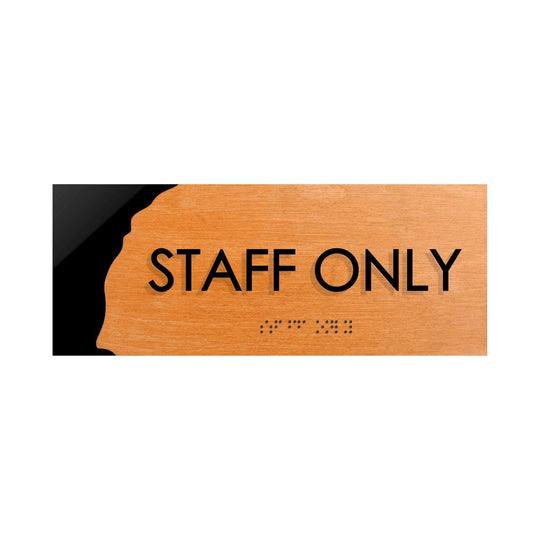

Пример тактильного указателя со шрифтом Брайля для служебного помещения, установленного в соответствии с современными требованиями безбарьерной навигации:

Что такое тактильные информационные указатели и какими они бывают

Информационные таблички, информаторы и указатели (ИТИУ) — это средства навигации и информирования, предназначенные для передачи информации пользователям здания. В соответствии с ГСН ИТИУ должны быть понятными и доступными для всех категорий маломобильных групп населения (МГН).

Для обеспечения принципов универсального дизайна ГСН рекомендует объединять ИТИУ с тактильными информационными указателями (ТИУ). Такое решение сочетает доступную визуальную информацию с тактильными элементами, в частности с рельефными символами и шрифтом Брайля, что делает навигацию более удобной для людей с нарушениями зрения.

К этой категории относятся несколько типов информационных табличек, которые используются для навигации, идентификации помещений и передачи важной информации посетителям.

Для комплексной навигации в зданиях тактильные указатели часто используются вместе с навигационными табличками, которые помогают быстро ориентироваться в пространстве.

Обязательны ли тактильные таблички в Украине

ГСН является обязательным нормативным документом для соответствующих зданий и сооружений. Именно этот документ определяет безбарьерность: требования к табличкам, их размещению и другим элементам доступной среды. Его положения учитываются на этапе проектирования, при экспертизе проектной документации и подготовке объекта к вводу в эксплуатацию, а также в рамках последующего мониторинга безбарьерности.

Требования распространяются на школы, больницы, центры обслуживания населения, гостиницы, офисные и торговые помещения, жилые дома с местами общего пользования. То есть практически на любые объекты, доступные для посетителей.

На какой высоте размещать тактильные таблички

Основной ориентир — диапазон 1,2–1,5 м от уровня пола или тротуара. Он касается высоты расположения текста, выполненного шрифтом Брайля, и закреплён в действующей редакции ГСН. Этот диапазон применяется как для внутренних, так и для наружных указателей.

Именно высота размещения тактильной таблички является одним из параметров, который проверяется при оценке соответствия объекта требованиям ГСН.

Почему в нормативных документах отличаются диапазоны высоты

Различные диапазоны высоты относятся к разным параметрам и типам указателей. В соответствии с п. 8.3.4.1 ГСН для наружной тактильной таблички нижний край размещают на высоте 1,2–1,6 м, а шрифт Брайля — на высоте 1,2–1,5 м. Пункт 8.3.5.1 определяет для внутренних табличек высоту размещения шрифта Брайля — 1,2–1,5 м. В то же время п. 8.4.3.1 устанавливает для тактильных информационных указателей (ТИУ) высоту 1,2–1,6 м при условии, что шрифт Брайля расположен в пределах 1,2–1,5 м. Поэтому эти значения не противоречат друг другу, а применяются к разным параметрам и разным типам указателей.

Перед изготовлением и монтажом тактильных табличек рекомендуется сверить проектные решения с действующей редакцией ГСН и других нормативных документов, чтобы обеспечить соответствие требованиям безбарьерности.

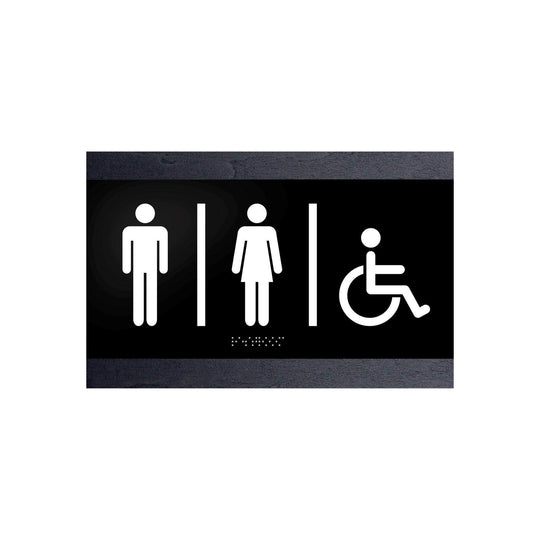

Пример тактильной таблички для санитарного помещения, которая сочетает в себе удобный для восприятия дизайн и обеспечивает доступную навигацию в общественных зданиях:

Где размещать тактильную табличку возле двери

Тактильную табличку размещают рядом с дверным проёмом в соответствии с требованиями действующей редакции ГСН. Основной вариант — установка на расстоянии 0,3 м справа от дверного проёма или наличника либо со стороны дверной ручки. Шрифт Брайля должен располагаться на высоте 1,2–1,5 м.

Если ввиду конструктивных особенностей здания такое размещение невозможно, указатель можно устанавливать слева или сбоку от двери. При этом его расположение должно оставаться удобным для использования и соответствовать требованиям безбарьерности.

Если проект согласовывается по обоим документам одновременно, следует заранее уточнить у проектировщика, какой принцип применяется на конкретном объекте, и последовательно соблюдать его при оформлении всех дверей.

Что делать, если справа от двери нет места

Действующая редакция ГСН допускает альтернативное размещение тактильной таблички, если её невозможно установить справа от дверного проёма из-за конструктивных особенностей здания. В таком случае указатель можно разместить слева или сбоку от двери при условии, что он остаётся удобным для поиска и использования людьми с нарушениями зрения.

Перед монтажом рекомендуется проверить проектные решения и соблюдать требования действующей редакции ГСН.

Как размещать наружные тактильные таблички у входа

В соответствии с п. 8.3.4.1 действующей редакции ГСН наружную тактильную табличку размещают справа или слева от дверного проёма на расстоянии 0,3–0,5 м от него.

При монтаже необходимо соблюдать следующие требования:

• • нижний край тактильной таблички должен располагаться на высоте 1,2–1,6 м от уровня покрытия;

• • информация, напечатанная шрифтом Брайля, должна размещаться на высоте 1,2–1,5 м;

• • табличку устанавливают справа или слева от дверного проёма на расстоянии 0,3–0,5 м;

• • на табличке должна быть указана основная информация об объекте, в частности его название и часы работы.

Выбор стороны установки зависит от конструктивных особенностей входа, однако на всём объекте рекомендуется применять единый принцип монтажа.

Отдельные требования для лифтов, поручней и обозначения этажей

Помимо тактильных указателей у дверей, действующая редакция ГСН устанавливает требования к тактильным обозначениям других элементов здания:

• • номер этажа обозначается тактильной меткой рядом с кнопкой вызова лифта;

• • на поручнях лестницы размещают тактильные обозначения, символы наносят слева направо;

• • назначения кнопок на панели управления лифтом обозначены рядом с самими кнопками.

Эти элементы часто упускаются из виду в процессе планирования, хотя они также подлежат проверке при оценке доступности объекта. Отдельно следует предусмотреть тактильные таблички «Выход» для эвакуационных выходов.

Основные требования к размещению тактильных табличек

Ниже приведены основные требования ГСН и ГСТУ к размещению тактильных указателей. Таблица поможет быстро проверить высоту установки, расположение у дверей и другие ключевые параметры монтажа.

Перед изготовлением и монтажом сверьте числовые значения с действующей редакцией официального текста норм.

Сценарии размещения для разных типов объектов

Ниже приведены типичные сценарии размещения тактильных табличек для различных объектов. Таблица поможет быстро определить рекомендуемый способ монтажа, избежать распространённых ошибок и сверить решение с требованиями нормативных документов.

Международный контекст: как эти требования регулирует ADA

В США требования к тактильным табличкам регулируются стандартом ADA (Americans with Disabilities Act). Он предусматривает размещение табличек на высоте 48–60 дюймов (примерно 1220–1525 мм) и их установку со стороны дверной ручки (latch side).

В Украине требования определяются ГСН (с Изменением № 3). Хотя отдельные принципы размещения схожи, украинские нормативы и ADA представляют собой разные системы требований, поэтому при проектировании объекта следует применять нормы той страны, для которой он предназначен.

Для экспортных проектов компания BSign изготавливает тактильные указатели как в соответствии с украинскими нормами, так и в соответствии с требованиями ADA.

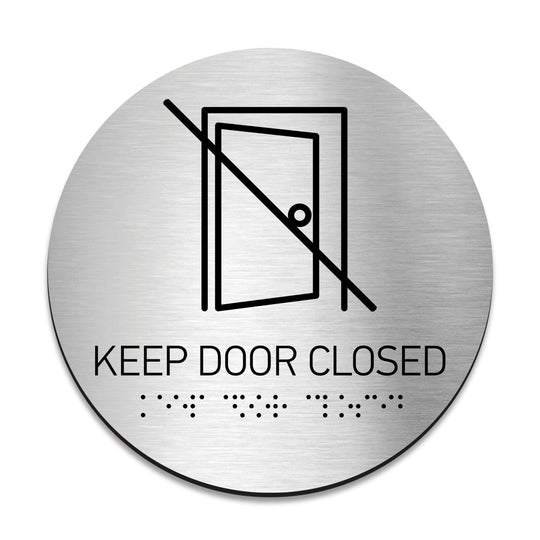

Пример информационного тактильного указателя со шрифтом Брайля для служебных и общественных помещений, где важно чётко донести правила пользования пространством:

Типичные ошибки при монтаже

Даже при правильно подобранной тактильной табличке ошибки при монтаже могут снизить её эффективность и привести к несоответствию действующим требованиям по безбарьерности. Ниже приведены наиболее распространённые ошибки, которых следует избегать:

1. Табличку крепят непосредственно на дверное полотно без учёта требований действующей редакции ГСН относительно её расположения.
2. Шрифт Брайля размещают за пределами рекомендуемой высоты, установленной действующими нормативными документами.
3. Используют устаревшую редакцию ДБН, не проверяя актуальные требования перед изготовлением и монтажом табличек.
4. Устанавливают табличку только со шрифтом Брайля без дублирования информации текстом, напечатанным обычным шрифтом, что не соответствует требованиям пп. 8.3.1 и 8.3.3 ГСН (действующая редакция).
5. Вместо форм, соответствующих требованиям безопасности, используют таблички с острыми углами.
6. Не предусмотрены тактильные обозначения для лифтов, поручней и этажей, если они необходимы в соответствии с проектом и действующими нормами.

При выборе тактильных табличек важно учитывать не только нормативные требования, но и шрифты и читабельность табличек, влияющих на удобство восприятия информации.

Чек-лист перед монтажом

Перед изготовлением и монтажом тактильных табличек следует ещё раз проверить ключевые параметры. Этот чек-лист поможет убедиться, что проект соответствует требованиям ГСН и готов к реализации.

• • Проверены действующая редакция ГСН и все актуальные изменения в этом нормативном документе.

• • Определено место размещения табличек в соответствии с действующей редакцией ГСН.

• • Шрифт Брайля размещён на высоте от 1,2 до 1,5 м в соответствии с действующими требованиями ГСН.

• • Таблички у дверей размещены в соответствии с требованиями действующей редакции ГСН с учётом конструктивных особенностей объекта.

• • На внешней табличке у входа указано название объекта и другая обязательная информация.

• • Информация дублируется текстом, напечатанным обычным шрифтом, и шрифтом Брайля в соответствии с требованиями ГСН и ГСТУ ISO 17049.

• • Табличка имеет форму без острых углов, символы выполнены в соответствии с требованиями действующих норм.

• • Тактильные обозначения предусмотрены для лифтов, поручней и обозначения этажей.

• • Окончательные размеры и способ монтажа согласованы с действующей редакцией нормативных документов.

Где ознакомиться с актуальными требованиями

Официальный текст ГСН и все действующие изменения к нему размещены на портале Единой государственной электронной системы в сфере строительства. При подготовке данной статьи использована действующая редакция документа с учётом Изменения № 3, вступившего в силу 1 апреля 2026 года.

Изменение № 3 утверждено приказом Министерства развития общин и территорий Украины от 20.11.2025 № 1617. Официальное сообщение об обновлении требований опубликовано на сайте Министерства.

Нормативная информация в данной статье проверена по состоянию на 27 июля 2026 года. Перед реализацией конкретного проекта рекомендуется дополнительно проверить действующую редакцию нормативных документов, поскольку в них могут вноситься изменения.

Что стоит запомнить

Правильная высота и расположение тактильных табличек — это не только требование действующих норм, но и важное условие комфортной и безопасной ориентации для людей, которые ориентируются на осязание. BSign осуществляет изготовление тактильных табличек со шрифтом Брайля в соответствии с украинскими нормами, а для международных проектов — в соответствии с требованиями ADA.

Для обустройства школ, больниц, офисов и других общественных помещений в компании BSign можно заказать таблички со шрифтом Брайля, изготовленные на собственном производстве в Киеве в соответствии с действующими требованиями украинских нормативов и международного стандарта ADA.

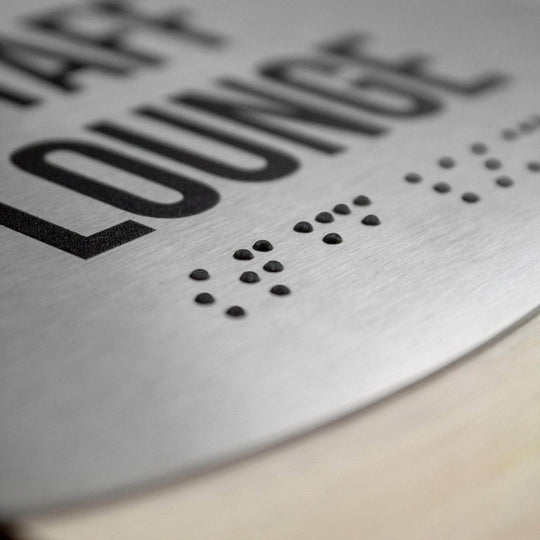

Пример тактильной таблички для офисного помещения из дерева и нержавеющей стали, которая обеспечивает удобную ориентацию и гармонично вписывается в современный интерьер:

Часто задаваемые вопросы

На какой высоте следует повесить табличку со шрифтом Брайля?

Шрифт Брайля размещают на высоте 1,2–1,5 м от уровня пола или тротуара в соответствии с действующей редакцией ГСН.

С какой стороны двери размещать табличку?

В соответствии с п. 8.3.5.1 действующей редакции ГСН внутренние тактильные указатели с названием или номером помещения размещаются рядом с дверью на расстоянии 0,3 м справа от дверного проёма или наличника, со стороны дверной ручки или, в зависимости от конструктивных особенностей интерьера, слева или сбоку.

Что делать, если справа от двери нет места?

Если разместить табличку справа невозможно из-за конструктивных особенностей помещения, её можно установить слева или сбоку. При необходимости могут применяться дополнительные средства навигации, если это предусмотрено проектным решением.

Являются ли тактильные указатели обязательными в Украине?

Да. Требования ГСН являются обязательными для соответствующих объектов и учитываются при проектировании, экспертизе проектной документации и подготовке здания к вводу в эксплуатацию.

К каким элементам применяются высоты 1,2–1,5 м и 1,2–1,6 м?

Диапазон 1,2–1,5 м применяется к высоте размещения информации, выполненной шрифтом Брайля. Диапазон 1,2–1,6 м относится к нижнему краю тактильного информационного указателя. При проектировании необходимо учитывать оба требования действующей редакции ГСН.

Почему в нормах указаны разные диапазоны высоты?

Нормативные документы могут устанавливать отдельные требования к различным характеристикам тактильных указателей. При проектировании и монтаже важно комплексно учитывать действующую редакцию ГСН и проверять актуальные требования перед изготовлением и установкой табличек.

Каковы требования ко внешней тактильной табличке у входа?

В соответствии с действующей редакцией ГСН внешнюю тактильную табличку размещают справа или слева от входа на расстоянии 0,3–0,5 м от дверного проёма или косяка. Нижний край таблички должен располагаться на высоте 1,2–1,6 м от уровня поверхности, а текст, выполненный шрифтом Брайля, — на высоте 1,2–1,5 м. Табличка должна содержать основную информацию об объекте, в частности его название и часы работы.

Какой стандарт регулирует использование шрифта Брайля на табличках?

Использование шрифта Брайля на тактильных табличках регламентируется ГСТУ ISO 17049. Символы выполняются в соответствии с требованиями стандарта, а форма таблички не должна иметь острых углов.

Можно ли крепить тактильную табличку непосредственно на дверь?

В соответствии с п. 8.3.5.1 действующей редакции ГСН внутреннюю тактильную табличку размещают рядом с дверью — справа от дверного проёма или наличника, со стороны дверной ручки или, при наличии конструктивных ограничений, слева или сбоку. Монтаж непосредственно на дверном полотне не соответствует этому принципу размещения.
